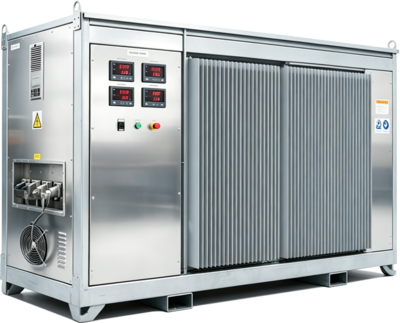

固态变压器（SST）是电力电子与半导体技术深度融合的产物，正被视为有望颠覆传统电力系统的“智能能量路由器”。
工作原理：从“铁芯”到“硅芯”的跃迁
传统变压器依靠铁芯和铜线在50Hz工频下工作，体积笨重且功能单一。固态变压器则用功率半导体器件（如SiC）和高频变压器取代了传统铁芯。它先将输入的交流电整流成直流，经高频变压器进行电压变换（频率可达数千Hz至MHz），最后再逆变成所需电能输出。
通过将工作频率提升数百倍，SST能从物理上大幅缩小磁性元件的体积，这是其实现小型化的根本原因。
核心优势：不止于小，更在于“智”
相比传统变压器，SST的优势是颠覆性的：
· 极致紧凑：同等功率下，体积和重量可减少 60%-90%，极大节省占地空间。
· 高效节能：整体效率普遍可达 98%以上，通过减少多级转换损耗，在大型数据中心每年可节省千万级电费。
· 灵活可控：能实时调节电压、过滤谐波、补偿无功功率，并支持交直流多种输出，是理想的智能电网接口设备。
· 安全环保：无需变压器油，消除了漏油和火灾隐患，提升了安全性。
关键应用：四大场景驱动爆发
① AI数据中心：随着单机柜功率向100kW迈进，SST能将10kV高压直接转为800V直流，大幅简化供电链路。
② 电动汽车超充：能将10kV交流直接转为电动车所需的800V直流，完美匹配超级快充桩的需求。
③ 可再生能源并网：可直连光伏、储能等直流设备，高效接入电网并平抑波动。
④ 智能电网：作为“能量路由器”，实现潮流双向控制和电能质量治理。
核心技术：SiC器件是关键
SST的性能高度依赖于碳化硅（SiC） 等第三代半导体材料。相比传统硅器件，SiC耐高压、高频且耐高温，是实现SST高效率和高功率密度的物理基础。随着SiC成本快速下降，SST的整体造价正接近传统方案。
当前，SST的主要门槛在于一次性购置成本和长期运行的可靠性验证。不过，考虑到其在效率、空间和运维上的显著优势，SST正成为支撑未来AI算力和能源转型的核心装备之一。

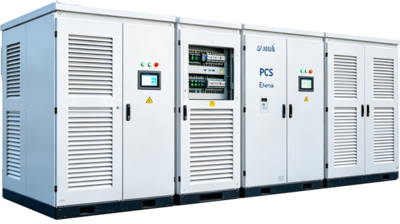

台区储能，可以理解为安装在配电变压器低压侧的“智能充电宝”。它主要针对配电网末端存在的电压不稳、变压器过载、新能源消纳难等痛点，提供了一种灵活、智能的解决方案。
它的核心价值：
· 动态增容：当变压器容量不足时主动放电，不增容就能应对季节性高峰负荷。
· 稳定电压：光伏大发时充电“降压”，用电高峰时放电“抬压”，确保电压始终稳定。
· 提升消纳：把多余的光伏电存起来，避免“弃光”浪费，部分项目消纳率可提升10个百分点以上。
关键技术指标解读（选型要点）
四个硬指标更关键：
· 循环寿命：决定长期收益。锂电主流在6000次以上，钠电可达8000次，对应10年以上设计寿命。
· 防护等级：户外设备必须耐候。主流为IP54（防尘防雨），部分可达IP44。
· 切换速度：治理电压暂降的关键。优质产品并离网切换时间≤20ms（毫秒），确保设备不跳闸。
· 智能调控：核心功能。必须具备有功/无功解耦控制能力，能独立调节电压和三相不平衡。
目前市场上的主流方案有两种：
· 一体式储能柜：像大号户外柜，占地仅几平米，100kW-200kW，即装即用。
· 移动储能车：可拖车移动，哪里需要拉到哪里，特别适合解决采茶季、旅游季等短时用电高峰问题。
总的来说，目前台区储能产品正朝着更大容量、全液冷、高智能化方向快速发展。

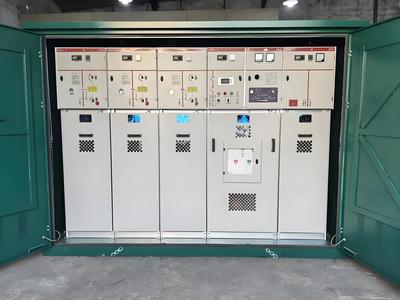

一、环网供电原理
“环网”是指环形配电网——供电干线形成一个闭合的环形，供电电源向这个环形干线供电，从干线上再一路一路地通过高压开关向外配电。
核心优势：每一个配电支路既可以从左侧干线取电源，又可以从右侧干线取电源。当一侧干线故障时，从另一侧继续供电，虽然总电源是单路供电，但每个支路获得类似双路供电的可靠性。
二、产品分类
2.1 按绝缘介质分类
类型 | 特点 | 适用场景 |
SF6气体绝缘 | 性能指标高、可靠性高、体积小、维护量少；SF6年漏气率≤0.01%，绝缘寿命超30年 | 应用最广，适用于城区配网、环保敏感区需选用无SF6产品 |
环保气体绝缘(N₂+干燥空气) | 无温室效应气体，局部放电量≤10pC，-25℃~+65℃全温域稳定 | 水源地、景区等环保敏感区 |
空气绝缘(HXGN系列) | 结构简单、成本低、无油无毒，防护等级IP2X | 常规户内配电，正逐步被气体绝缘替代 |
固体绝缘 | 全密封结构、免维护 | 高海拔、潮湿等严酷环境 |
2.2 按结构分类
共箱式型特点：多个回路共用同一气箱，结构紧凑，常用于户外环网柜
单元式型特点：每个回路独立气箱，灵活性高，便于扩展
2.3 常用型号对照
型号系列 | 绝缘方式 | 结构特点 |
HXGN-10 | 空气绝缘 | 产气式负荷开关，固定式结构 |
XGN-15 SF6 | 气体 | 模块化设计，可扩展 |
AGH-12 | 环保气体(N₂+空气) 无SF6 | 适配新能源 |
三、结构组成
隔室名称 | 主要设备 | 功能说明 |
开关室 | 负荷开关、接地开关、母线 | 核心部件，密封在金属壳体内；负荷开关通常为三工位（合闸-分闸-接地） |
熔断器室 | 高压限流熔断器 | 装于环氧浇注绝缘壳体内，熔断后弹出撞针触发负荷开关分闸 |
操动机构室 | 弹簧储能机构、联锁装置 | 位于正面，实现手动/电动操作及五防联锁 |
电缆室 | 电缆附件、电流互感器 | 位于柜体下部，用于进出线电缆连接 |
四、核心技术方案：负荷开关+熔断器组合
环网柜的核心特点是采用负荷开关+熔断器组合电器替代断路器：
· 负荷开关：操作正常负荷电流（开断能力通常≤630A）及过载电流
· 熔断器：切除短路电流，保护变压器
· 组合效果：满足配电系统正常操作和故障保护需求，成本大幅低于断路器柜
五、技术参数参考
以典型12kV环网柜为例：
参数项 | 典型值 |
额定电压 | 12kV（24kV/40.5kV可选） |
额定电流 | 630A（主母线），125A（熔断器回路） |
额定短时耐受电流 | 20kA/3s（可达31.5kA/3s） |
额定短路关合电流(峰值) | 50kA（可达75kA） |
工频耐压(1min) | 42kV（相对地/相间），48kV（隔离断口） |
雷电冲击耐压 | 75kV（相对地/相间），85kV（隔离断口） |
机械寿命 | ≥2000次 |
防护等级 | 外壳IP4X，气箱IP67（户外型） |
尺寸(宽×深×高) | 600×900×1800mm（侧装负荷开关） |
六、应用场景与选型建议
典型应用场景
· 城市住宅小区、高层建筑：配电室或箱变内
· 工业园区、商业中心：环网供电节点
· 光伏/风电新能源：集电线路并网
· 箱式变电站：作为高压侧配电单元
选型要点
1. 绝缘方式：常规选SF6气体绝缘，环保敏感区选环保气体柜
2. 使用环境：户外必须选高防护等级(IP67)，防潮防尘
3. 变压器容量：熔断器保护一般适用于≤1600kVA变压器
4. 智能化需求：确认是否需配自动化接口（远程分合闸、状态监测）
5. 结构形式：户内可选单元式，户外可选共箱式
七、与传统高压开关柜(KYN28)对比
对比维度环网柜KYN28中置柜
主开关负荷开关+熔断器 真空断路器
短路保护熔断器（一次性）断路器（可多次分合）
额定电流一般≤630A 630A~4000A
成本较低较高
体积紧凑（宽600mm） 较大（宽800-1000mm）
适用场景终端配电、环网节点主配电、大容量出线
---
环网柜以其结构紧凑、成本可控、可靠性高的优势，已成为10kV配电网环网供电和终端配电的主流选择。

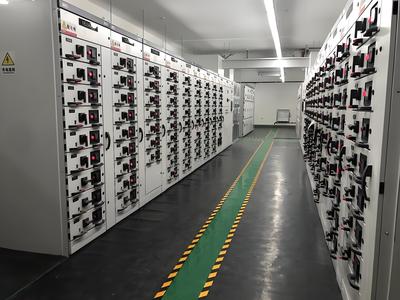

交流低压柜是电力系统中负责380V/400V电压等级电能分配、控制和保护的核心设备，广泛应用于工业和民用配电领域。
低压柜划分为以下三个主流类别，涵盖固定式、抽出式和标准型号：
一、 主流型号分类与选型对比
低压配电柜的选型主要围绕GGD（固定式）、GCS/MNS（抽出式）三大经典系列展开，此外还有GCD等改良型号。
1. GGD 系列（固定式）：经济可靠的“主力军”
GGD是目前应用最广的固定柜，所有元器件固定安装，结构简单、成本低。
· 核心特点：
· 自然通风散热：柜体上下设有散热槽孔，利用热空气上升原理形成对流，无需强制风冷。
· 固定安装：方案灵活，维护直观，适合不频繁操作或对成本敏感的项目。
· 技术参数与分档：根据分断能力分为三个子型号，下表整理了其核心参数：
型号 额定电流 (Max) 短时耐受电流 (Icw/1s) 适用场景
GGD1 1000A 15kA 小型车间、住宅分支配电
GGD2 1600A 30kA 商业综合体、一般工厂
GGD3 3150A 50kA 大型厂房、变电站主配电
GGD1/2/3指柜体框架等级，代表不同的短时耐受电流能力；同一柜体内部出线回路电流可选（如630A、400A等）。
2. 抽出式系列（GCS / MNS）：高可靠的“智能芯”
抽出式柜将开关单元做成抽屉模块，检修时可直接抽出更换，不影响其他回路供电，供电可靠性极高。
· GCS (国内主流)：
· 由低压成套开关设备和控制设备标准推动，高度模数化。
· 单元互换性强，单柜最多可容纳22个出线回路。
· MNS ：
· 采用C型材骨架，模数E=25mm，组合灵活。
· 抽出式单元可实现“接通”、“试验”、“隔离”三位置切换，抽屉在任意位置均保持防护等级。
· GCD系列 ：
· 在GCS/MNS基础上改进，支持PROFIBUS现场总线，可实现遥控、遥调、遥测、遥信（四遥） 功能。
对比建议：若项目对供电连续性要求高（如数据中心、精密制造），或后期运维人力有限，抽出式柜更优；若预算紧张且维护方便，固定式（GGD）性价比更高。
---
二、 关键技术参数解读
1. 额定绝缘电压 (Ui)：通常为660V或1000V，决定了柜体的绝缘等级。
2. 水平母线额定电流：指主母排承载的总电流，常见规格有1000A、1600A、2500A、4000A，最大可达5000A-7000A。
3. 额定短时耐受电流 (Icw)：衡量柜体抗短路冲击能力的核心指标。GGD多为15-50kA，而MNS/GCS通常可达50-80kA，高端产品甚至更高。
4. 防护等级 (IP)：
· IP30：常规室内配电房，防止大于2.5mm固体进入。
· IP40：对灰尘控制稍严的环境。
· IP41/IP54：多见于MNS等柜型，通过特殊通风顶板实现，用于有防滴要求的场合。
三、 内部结构与功能分区
一个标准的低压柜通常分为四个物理隔离的隔室：
· 母线室：位于柜顶，用于安装三相水平主母线（A、B、C、N、PE排）。
· 元件室/功能单元室：核心区域。固定式安装塑壳断路器，或安装抽屉单元。
· 电缆室：用于进出线电缆的连接，配置电流互感器。
· 仪表室：位于柜体前上方，安装智能电表、指示灯、按钮及PLC或通讯模块（智能柜必备）。
---
四、 常用功能柜类型
一个低压配电系统通常由以下几类柜型组合而成：
· 进线柜：接受变压器低压侧出线，配有框架断路器。
· 电容补偿柜：内含接触器和电容器组，用于功率因数补偿。
· 馈电柜/出线柜：分配电能给各分支负载。
· 马达控制中心 (MCC)：专门用于控制电动机的启停、正反转。
· 联络柜：用于两段母线之间的连接或分段运行。
核心优势

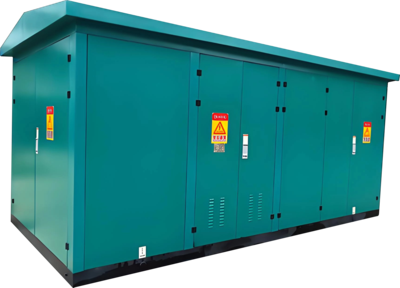

相比传统的土建变电站，箱变的优势非常突出：
· 极致紧凑，节省土地：体积仅为同容量传统变电站的 1/5 ~ 1/10，可安装在路边、绿化带等狭小空间。
· 投资见效快：综合投资可减少 40% ~ 50%，无需建设配电房，现场仅需连接电缆，施工周期极短。
· 安全环保：全绝缘、全密封设计，无裸露带电部分；部分采用干式变压器，无漏油风险。
· 环境适应性强：采用特殊金属或非金属壳体，具备防潮、防尘、防腐蚀、隔热能力，能适应-40℃到40℃的极端环境。
三大主流分类：欧式、美式、华式
市面上最主要的是欧式箱变和美式箱变，近些年也出现了融合两者特点的华式箱变。它们的区别和选型建议如下：
1. 欧式箱变（European Type）
· 核心结构与特点：采用“目”字或“品”字型布局，高压室、变压器、低压室各自独立。体积较大，但空间宽敞，可安装标准开关柜，扩展性强。变压器通常采用干式，防火性能好。
· 适用场景：对供电可靠性要求高的高层建筑、住宅小区、商业中心、数据中心等。
· 选型建议：首选。如果你的项目在城市核心区、人员密集场所，或对配电自动化、消防要求严格，欧式箱变是更稳妥的选择。
2. 美式箱变（American Type）
· 核心结构与特点：一体化设计，将高压负荷开关、熔断器等直接浸入变压器油箱中。体积仅为欧式的 1/3 ~ 1/5，极为紧凑。变压器采用油浸式，过载能力强。
· 适用场景：对空间要求极高、供电可靠性要求相对较低的场合：工业园区、临时施工用电、新能源（风电/光伏）升压、道路照明等。
· 选型建议：空间受限时考虑。注意其高压侧无明显断开点，检修需谨慎；早期产品开关油浸会产生少量有害气体，现代产品已有改进。
3. 华式箱变（Chinese Type）
· 核心结构与特点：结合欧式与美式的优点。高压室独立，变压器室采用美式的油浸式散热片外露设计，散热好且成本适中。
· 适用场景：光伏、风电等新能源项目，以及对性价比和散热有要求的场合。
关键技术选型要点

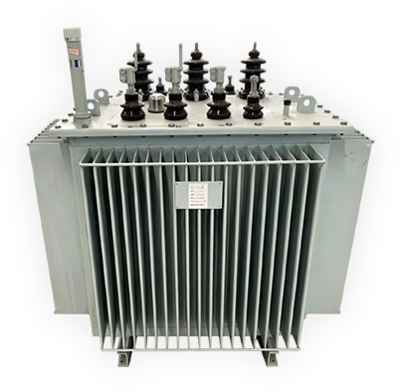

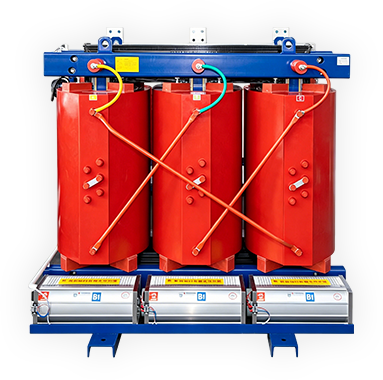

1. 变压器：核心部件，通常占成本大头。对防火要求高的场所（如地下室）选干式变压器；户外空旷场所可选油浸式变压器（成本更低）。居民小区夜间轻载时间长，可考虑非晶合金变压器，空载损耗比普通S13型低80%。
2. 高压侧保护：箱变高压侧绝大多数采用负荷开关 + 熔断器组合电器，替代昂贵的高压断路器，既能开断负荷又能保护短路，性价比高。
3. 低压侧配置：确认是否包含无功补偿装置（提高功率因数，避免罚款）和多路出线开关，满足末端用电需求。
4. 箱体材质与工艺：沿海或高污染区选304不锈钢或特种非金属壳体；普通环境可选镀铝锌钢板。注意防护等级需达 IP33 以上。
5. 智能化接口：2026年主流产品应具备自动化接口，支持无人值守“四遥”（遥测、遥信、遥控、遥调），方便未来接入电网调度系统。

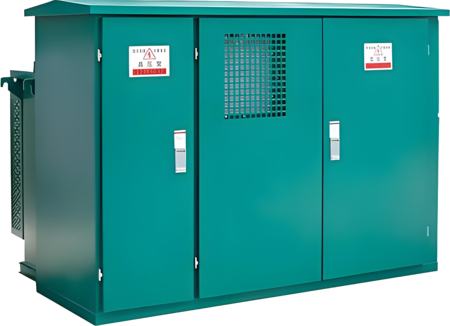

美式箱变，全称是美式箱式变电站，也叫组合式变压器。可以把它理解为将变压器、高压开关和保护设备泡在同一个“油缸”里的高度集成化设备，极其紧凑。
它与欧式箱变最核心的区别是：美式箱变把开关和熔断器也放进变压器的油箱里，采用全绝缘、全密封的一体化设计；而欧式箱变更像一个装着标准开关柜和变压器的小房子，三者是独立分开的。
核心特征：极致紧凑
美式箱变最大的特点就是体积小。
· 占地面积：通常仅为同容量欧式箱变的1/4左右。
· 体积：整体体积大约是欧式箱变的1/5到1/3。
· 重量：结构非常轻便，对基础要求低。
结构解密：“品”字型的布局
它的内部主要分为三部分，呈现“品”字型布局：
1. 变压器室（后部）：这是核心。铁芯、绕组、高压负荷开关和熔断器全都密封在油箱里，用变压器油作为绝缘和散热介质。
2. 高压室（前部一侧）：用于连接高压进线电缆，通常采用全绝缘的肘式电缆插接头，操作安全，甚至可以带电拔插。
3. 低压室（前部另一侧）：装有低压总开关和出线开关，通常会加装计量和补偿装置以适应国内标准。
核心保护：双熔断器
美式箱变的安全依赖这套“黄金搭档”双熔断器保护方案：
· 后备保护熔断器：保护变压器内部发生的严重故障（如短路），像一个“终极保险”，一般不会动作。
· 插入式熔断器（带双敏熔丝）：保护二次侧的过载和短路。它很“聪明”，既能感应电流大小，也能感应油温高低进行保护，而且可以在外部直接更换。
应用场景：灵活深入的电力节点
美式箱变非常“接地气”，特别适合空间有限、需要快速接电的场合：
· 新能源发电：作为风电、光伏的升压设备，随布置在田间山头。
· 临时用电：工地、临时展会等，用完后可以吊走重复利用。
· 城市配电：老旧小区改造、路灯供电等寸土寸金的地方。
优缺点与选型建议
优点：
· 结构紧凑：体积小，占地少，安装灵活。
· 过载能力强：允许过载2倍运行2小时，非常皮实。
· 投资见效快：无需建配电房，直接放地上接电就能用。
· 全绝缘：高压部分不外露，对行人安全。
局限性：
· 看不到明显断开点：由于开关在油箱里，检修时不能像欧变那样直观看到“刀闸断开”，安全性依赖操作流程。
· 扩容不灵活：容量受限于箱体，更换大容量变压器通常需要整个更换。
· 低压功能简单：早期美式箱变不带低压室，现在国产化后加装的低压柜空间相对紧凑，出线路数较少。
· 环保问题（早期）：负荷开关在油里分断会产生少量有害气体（现代产品已有改进）。
选型建议：如果项目场景在户外、空间极度受限（如绿化带边、路边），或者项目是临时用电、新能源场站，美式箱变是优先选择；如果是人员密集的城市核心区、高层建筑地下室，或对自动化要求很高，通常更推荐欧式箱变（结构更规整、有明确断开点、容量可以做得更大）。

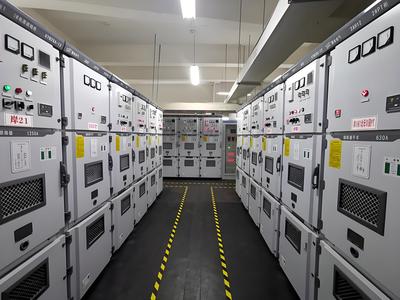

KYN28柜是当前10kV配电网中使用最广泛的高压开关设备。它的全称是户内金属铠装移开式开关设备，它是一个由金属板完全包裹、核心部件（断路器）可以像抽屉一样抽出来维护的“高压电力控制中心”。
1. 型号含义
型号 KYN28 的每个字母都有特定含义：
· K：铠装式（金属板铠装封闭）
· Y：移开式（核心部件可抽出）
· N：户内（室内安装）
· 28：设计序号
2. 核心结构：“四室一车”
KYN28柜采用全金属铠装结构，用接地的金属隔板将柜内分隔为四个独立小室：
隔室名称 主要设备 功能说明
断路器室（中置） 断路器手车 核心位置，手车可抽出，位于柜体中部
母线室（后上部） 主母线、分支母线 贯穿整排开关柜，用于汇集和分配电能
电缆室（后下部） 电流互感器、接地开关、避雷器、出线电缆 电缆接入空间，可并接多达6根电缆
继电器仪表室（前上部） 保护装置、仪表、按钮 二次控制与保护元件安装区
特别之处在于中置式设计：断路器手车位于柜体中部，利用导轨推入和拉出。手车可在“工作位置”（触头闭合通电）和“试验/隔离位置”（触头分离断电）之间切换。
五防联锁是其安全核心，强制防止五种误操作：误分合断路器、带负荷推拉手车、带电合接地开关、接地开关未分时合闸送电、误入带电间隔。
3. 技术参数与规格
电气参数：
· 额定电压：3.6kV / 7.2kV / 12kV
· 额定电流：630A ~ 4000A（4000A需强制风冷）
· 额定短路开断电流：20kA ~ 50kA
· 工频耐压：42kV（1分钟）
· 雷电冲击耐压：75kV
外形尺寸：
· 宽度：650mm / 800mm / 1000mm（电流越大越宽）
· 深度：1200mm ~ 1660mm
· 高度：2200mm ~ 2300mm
防护等级：
· 外壳整体：IP4X（防直径≥1mm的固体）
· 断路器室门打开时：IP2X（防手指伸入）
4. 主要应用场景
KYN28柜适用范围极广，是10kV配电室的“主力军”：
· 变配电站：电力系统二次变电所的受电、送电
· 工矿企业：厂区配电、大型高压电动机启动
· 发电厂：厂用电系统配电
· 商业与住宅：高层建筑、小区的动力中心
· 新能源：光伏、风电的并网接入
5. 柜型分类与配置
常见功能柜型：
· 进线柜（受总柜）
· 出线柜（馈电柜）
· 分段柜 / 联络柜
· PT柜（电压互感器）
· 隔离柜
· 电容补偿柜
· 站用变柜
总的来说，KYN28柜以结构清晰、安全可靠、维护方便、互换性好等优势，成为目前10kV配电领域事实上的“标准配置”。
